Kit di valutazione FPGA Intel® MAX® 10 10M50

Puoi utilizzare questo kit per:

• Sviluppare modelli per il pacchetto FPGA 10M50D, F484
• Convalidare le soluzioni D-PHY passive per MIPI CSI-2 per l'implementazione MIPI Rx e Tx all'interno della FPGA (videocamere MIPI e IP venduti separatamente)

• Dimostrare le applicazioni video utilizzando la capacità di output HDMI video

• Interfaccia FPGA alla memoria LPDDR2 con prestazioni di 200 MHz

• Leggi e scrivi sulla memoria flash NOR dell'FPGA

• Interfaccia con schede figlia e periferiche utilizzando i connettori compatibili Digilent Pmod*

• Collega a dispositivi esterni tramite I/O utente singolo o LVDS I/O utilizzando le vie through-hole.

• Misura la potenza FPGA (V_{CC_CORE})

• Riutilizza la scheda PCB del kit come modello per il design


Nota:

L'acquirente afferma di essere uno sviluppatore di prodotti, sviluppatore di software o integratore di sistema e riconosce che questo prodotto è un kit di valutazione non autorizzato da FCC, disponibile esclusivamente per lo sviluppo software e non rivendibile.

Contenuto del kit di valutazione

Il kit di valutazione FPGA Intel® MAX® 10 10M50 comprende:

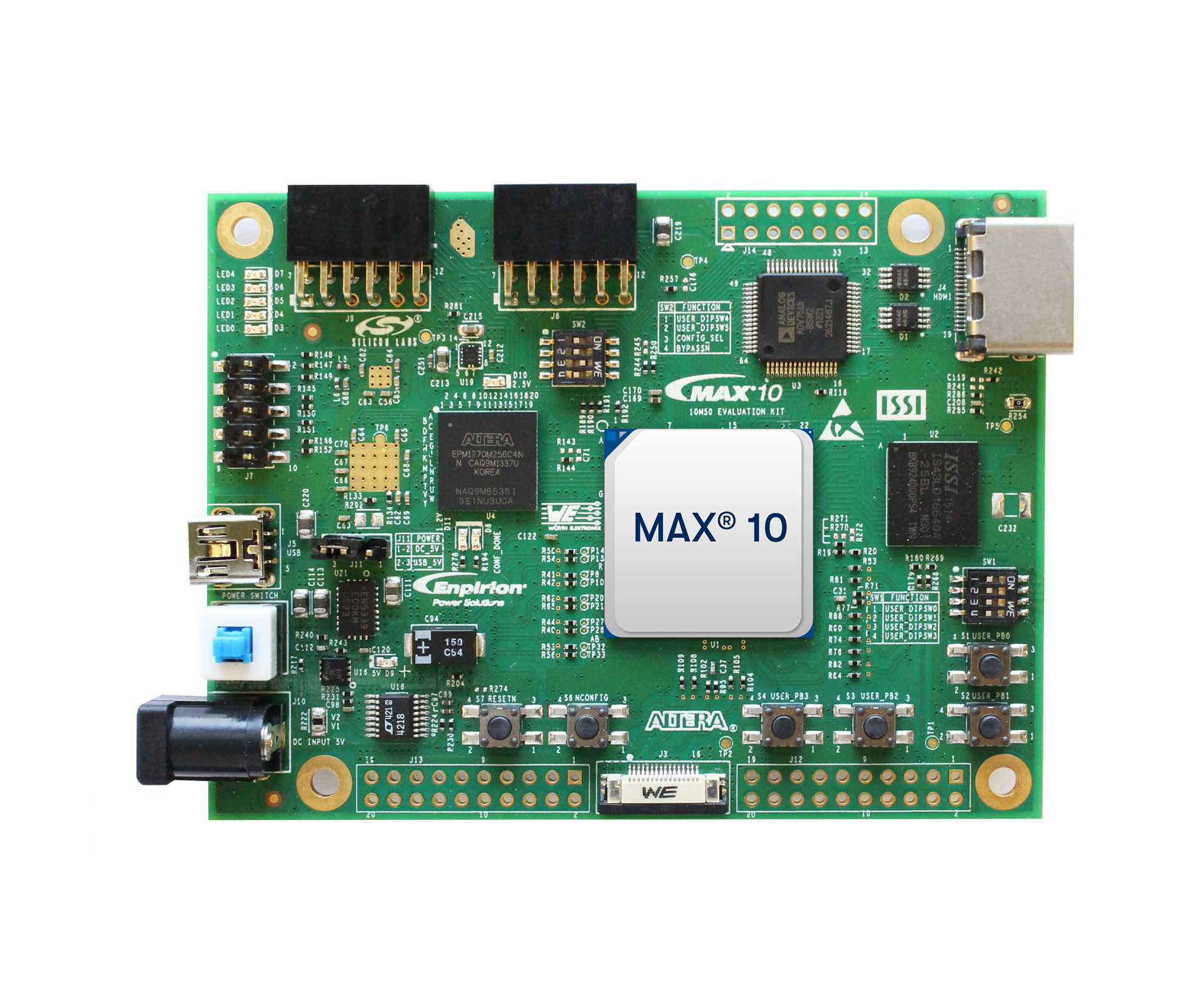

• Scheda di valutazione 10M50 conforme CE
• FPGA Intel® MAX® 10 (10M50, alimentazione a doppio accesso, FBGA di 484 pin)

• Regolatori buck sincroni Intel® Enpirion® con induttori integrati:

• EP5348UI, 400 mA

• EP5358LUI/HUI, 600 mA

• EP5329QI/5339QI, 2A/3A


• Programmazione FPGA (.pof) o configurazione (.sof) via:
• Circuito Intel® FPGA Download Cable II integrato

• Intestazione JTAG a 10 pin opzionale


• Circuito di clocking integrato
• Sorgente di clock di oscillatore esterno singola da 25 MHz

• Oscillatore di cristallo Silicon Labs Si510

• Generatore di clock di Silicon Labs SI5338 con interfaccia utente di frequenza di programmazione


• Dispositivi di memoria
• 1 Gbit (64 M x 16) LPDDR2

• Interfaccia periferica seriale quad da 512 Mbit (quad SPI) Flash


• Porte di comunicazione
• Un'uscita video HDMI

• Due connettori Pmod da 12 pin

• Due connettori FFC da 36 pin e uno da 16 pin (per fotocamere/moduli MIPI)

• Utente generale I/O
• Vie through-hole singole per scopi generali (2x5)

• Vie through-hole LVDS per scopi generali (2x9 coppie LVDS, e due coppie di clock)

• Cinque LED verdi definiti dall'utente

• Quattro pulsanti definiti dall'utente

• Tre interruttori DIP utente


• Potenza
• Tre LED di accensione gialli

• Cavo USB Y (da USB tipo A a mini tipo B) sia per Intel® FPGA Download Cable II e potenza 5 V/1

• Supporta un'opzione di adattatore di alimentazione DC (alimentazione 5 V e cavo sono venduti separatamente)


• Documentazione completa
• Guida utente, distinta dei materiali, schema e file della scheda
