Kit di sviluppo FPGA Intel® Agilex™ serie F

Il kit di sviluppo di FPGA Intel® Agilex™ serie F offre un ambiente di progettazione completo che include tutti i componenti hardware e software all'interno di un fattore di forma PCI Express* (PCIe). Per saperne di più sui vantaggi degli FPGA Intel® Agilex™ serie F.

Kit di sviluppo FPGA Intel® Agilex™ serie F

Tabella 1. Informazioni per l'ordinazione

Codice di ordinazione

Trova un distributore

Dispositivo Intel® Agilex™ serie F

Informazioni per l'ordinazione

DK-DEV-AGF014E2ES

Mercato di soluzioni Intel®

AGFB014R24A2E2VR0

Contatta il reparto vendite Intel per informazioni sulla disponibilità.

Include una licenza di un anno per il software Intel® Quartus® Prime Pro Edition.

DK-DEV-AGF014EA

Mercato di soluzioni Intel®

AGFB014R24B2E2V

Contatta il reparto vendite Intel per informazioni sulla disponibilità.

Include una licenza di un anno per il software Intel® Quartus® Prime Pro Edition.
Visualizza tutto Mostra di meno

Note:

L'acquirente afferma di essere uno sviluppatore di prodotti, sviluppatore di software o integratore di sistema e riconosce che questo prodotto è un kit di valutazione non autorizzato da FCC, disponibile esclusivamente per lo sviluppo software e non rivendibile.

Puoi utilizzare questo kit di sviluppo per:

  • Sviluppare e testare i modelli PCIe* 4.0 utilizzando la scheda di sviluppo conforme a PCI-SIG*
  • Valutare le funzionalità e le prestazioni del SoC utilizzando il Sistema di processore rigido (HPS)

Tabella 2. Contenuti del kit di sviluppo

Hardware Software1

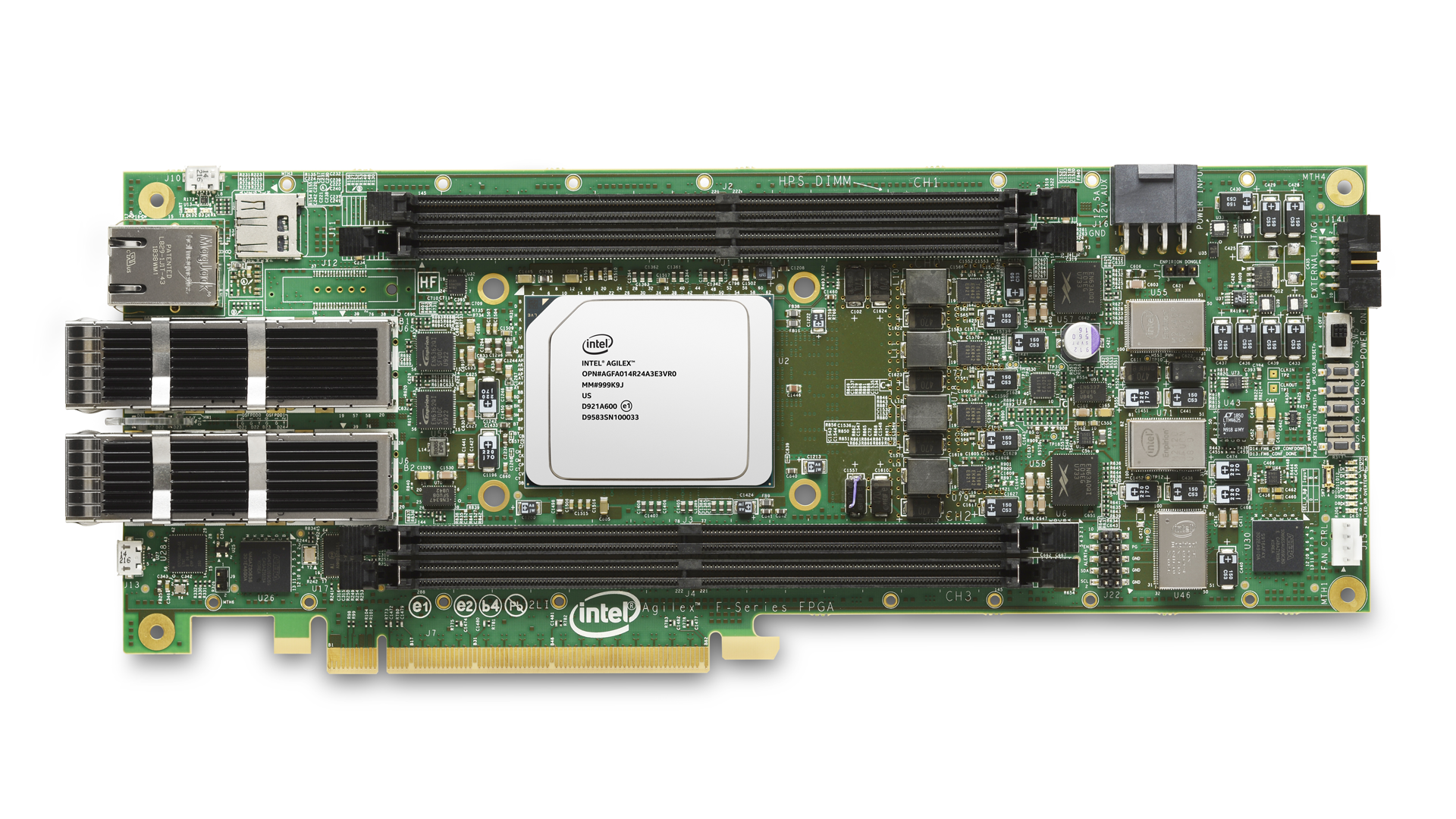

  • Scheda di sviluppo FPGA Intel® Agilex™ serie F
  • Montato con il pacchetto FPGA Intel® Agilex™ serie F, 1400 KLE, 2486A
  • 1X Golden finger per PCIe x16 di quarta generazione collegato ai ricetrasmettitori P-Tile
  • Supporto modalità x1/x4/x8
  • 3 socket DDR4 DIMM
  • Modulo DDR4/DDR-T da 72 bit di supporto nell'interfaccia del fabric dell'FPGA
  • 1X socket DDR4 DIMM
  • Modulo DDR4 a 72 bit di supporto per l'interfaccia di memoria HPS
  • 1X Modulo DIMM DDR4 (8 GB ciascuno)
  • 2x celle a doppia densità (QSFP-DD) collegabili a piccolo fattore di forma standard quad
  • Interfaccia HPS che supporta: ETH, UART, socket della scheda SD, connettore eMMC e Mictor
  • Cavi di alimentazione della scheda AC e USB
  • Esempi di modelli
  • Design Sistema di test della scheda (BTS)
  • Documentazione
  • Guida utente del kit di sviluppo FPGA Intel® Agilex™ serie F
  • Guida di avviamento rapida
  • File di progettazione della scheda
  • Software Intel® Quartus® Prime Pro Edition (richiesto)2
Visualizza tutto Mostra di meno
Note:
1 Per prima cosa scarica ed estrai il programma di installazione del kit di sviluppo di FPGA Intel® Agilex™ serie F. Installa il sistema di test della scheda.
2 Una licenza di un anno per il software di progettazione Intel® Quartus® Prime Pro Edition Software è disponibile con l'acquisto del kit. Istruzioni per l'attivazione della licenza e FAQ.

Tabella 3. Documentazione di FPGA Intel® Agilex™ serie F

File Descrizione

Pacchetto di installazione FPGA Intel® Agilex™ serie F

ES (-3V, v20,4 o superiore) ›

ES (-2V, v20,4 o superiore) ›

Prod (v22.1 o superiore) ›

 Un singolo file di installazione contiene:
  • File di progettazione della scheda:
  • Schemi, gerber e BOM
  • Sistema di test della scheda (BTS)
  • Design superiore dorato
  • Documenti:
  • Guida dell'utente
  • Nota: consulta il KDB se si verifica un timeout del server JTAG durante la configurazione con Quartus v20.4

Guida dell'utente

Link ›

 Documentazione relativa alla configurazione del kit di sviluppo e all'utilizzo del software incluso (software Intel® Quartus® Prime e pacchetto di installazione)

Schema della scheda

Power Tree per il kit di sviluppo FPGA Intel® Agilex™ serie F ›

ES -3V ›

ES -2V ›

 Schema della scheda più recente
Visualizza tutto Mostra di meno
